15-мм направляющая с удлиненным подшипниковым блоком и сборкой направляющей, длиной 149,5 мм, линейный направляющий механизм для Gerber

15-мм направляющая с удлиненным подшипниковым блоком и сборкой направляющей, длиной 149,5 мм, линейный направляющий механизм для Gerber

Номер модели:	1011858000
МОК:	1 шт.
цена:	1-9999
Время доставки:	1-7дней
Условия оплаты:	Т/Т

Подробная информация

Характер продукции

Подробная информация

Место происхождения:

Китай

Выделить:

Направляющая линейного перемещения шириной 15 мм

Удлиненная направляющая линейного перемещения подшипникового блока

Подшипниковый блок и направляющая длиной 149

Характер продукции

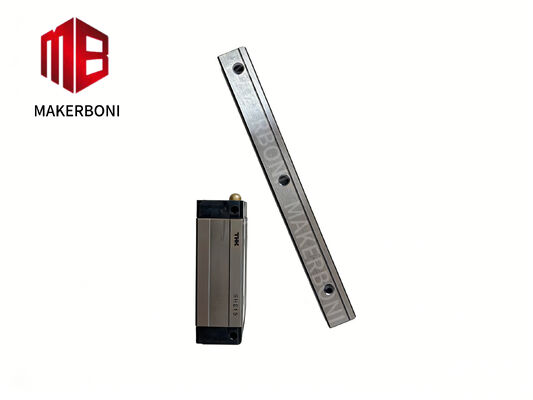

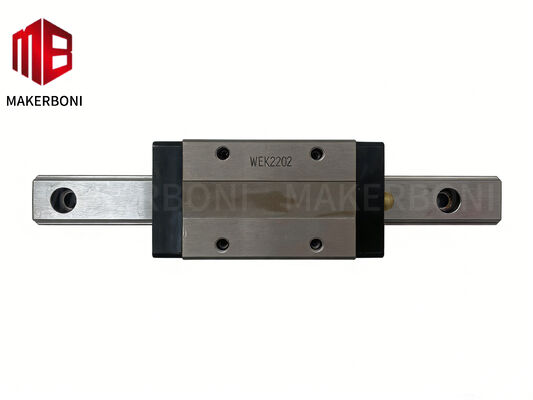

1011858000 УЗЕЛ, ПОДШИПНИКОВЫЙ БЛОК И НАПРАВЛЯЮЩАЯ 15ММ Удлиненная линейная направляющая длиной 149,5 мм для Gerber

В прецизионных промышленных системах резки и транспортировки материалов качество компонентов линейного перемещения напрямую влияет на точность и долговечность оборудования. Узел 1011858000, ПОДШИПНИКОВЫЙ БЛОК И НАПРАВЛЯЮЩАЯ, 15 ММ, УДЛИНЕННЫЙ, является критически важным узлом для замены оригинального оборудования (OEM), разработанным специально для режущего оборудования Gerber и совместимых систем раскладки. Эта прецизионно шлифованная сборка направляющей обеспечивает плавное, бесфрикционное перемещение кареток и режущих головок в условиях высокоциклового производства.

Обзор продукта

Узел 1011858000 представляет собой полный узел подшипникового блока и направляющей с шириной направляющей 15 мм и удлиненной конструкцией для увеличения грузоподъемности и стабильности. Эта система линейных направляющих, изготовленная с соблюдением строгих допусков, обеспечивает жесткость, необходимую для стабильной точности резки при работе с текстилем, композитами и в производстве вывесок. Узел включает в себя как прецизионно шлифованную направляющую, так и предварительно нагруженный подшипниковый блок, что обеспечивает идеальное выравнивание и немедленную установку.

Ключевые характеристики

Параметр	Спецификация
Номер детали	1011858000
Название продукта	УЗЕЛ, ПОДШИПНИКОВЫЙ БЛОК И НАПРАВЛЯЮЩАЯ, 15 ММ, УДЛИНЕННЫЙ
Совместимость	Системы резки / Раскладочные машины для Gerber
Длина направляющей	149,5 мм
Ширина направляющей	15 мм
Диаметр монтажного отверстия	6,8 мм
Схема расположения отверстий	15,85 мм / 52,6 мм / 52,5 мм / 6,2 мм (последовательно)
Длина блока	64,5 мм
Тип	Удлиненный подшипниковый блок (увеличенная грузоподъемность)
Тип движения	Линейная направляющая с рециркуляцией шариков

Отличительные особенности и преимущества

Прецизионная схема расположения отверстий для прямой замены

Узел 1011858000 имеет тщательно спроектированную схему монтажа с расстояниями между отверстиями 15,85 мм, 52,6 мм, 52,5 мм и 6,2 мм. Эта конкретная конфигурация гарантирует, что узел крепится непосредственно к оборудованию Gerber без необходимости модификации или использования переходных пластин, что минимизирует время простоя во время замены.

Конструкция удлиненного подшипникового блока

В отличие от стандартных блоков, обозначение "УДЛИНЕННЫЙ" в узле 1011858000 означает, что длина подшипникового блока 64,5 мм обеспечивает дополнительные шариковые дорожки. Это приводит к увеличению грузоподъемности и повышению жесткости на изгиб, что необходимо для консольных режущих головок, которые оказывают неравномерные нагрузки на направляющую.

Прочная направляющая шириной 15 мм

Ширина направляющей 15 мм обеспечивает идеальный баланс между компактной конструкцией и грузоподъемностью. Направляющая прецизионно шлифована для обеспечения прямолинейности в пределах микрон, что позволяет осуществлять высокоскоростное перемещение без вибрации и шума.

Удобство полного узла

Этот номер детали включает в себя как подшипниковый блок, так и направляющую в предварительно собранном виде. Это гарантирует, что внутренние шариковые дорожки не будут загрязнены во время установки и что настройки предварительной нагрузки будут сохранены точно в соответствии со спецификациями завода-изготовителя.

Точные монтажные размеры

Для инженеров, проверяющих совместимость, приведены критически важные монтажные детали для узла 1011858000:

Общая длина направляющей: 149,5 мм - Подходит для определенных ширин кареток в раскладочных машинах Gerber
Монтажные отверстия: Четыре отверстия диаметром 6,8 мм просверлены и имеют зенковку для надежного крепления
Последовательность расположения отверстий (от края до края): 15,85 мм (от края до первого отверстия) → 52,6 мм → 52,5 мм → 6,2 мм (от последнего отверстия до противоположного края)

Эта асимметричная схема разработана для точного выравнивания с ответной поверхностью на раме станка, гарантируя, что узел 1011858000 будет расположен идеально перпендикулярно направлению движения.

Применение и распространенное использование

Этот конкретный узел подшипникового блока и направляющей 1011858000 обычно используется в:

Автоматизированные системы резки Gerber: Для перемещения каретки по оси X при резке тканей и композитов
Раскладочные машины для текстиля: Для поддержки перемещения кареток раскладочной машины вперед и назад по столу
Портальные системы транспортировки материалов: Для обеспечения линейного перемещения с низким коэффициентом трения для устройств захвата и размещения
Проекты модернизации: Замена изношенных линейных направляющих на оборудовании промышленной автоматизации с совместимым шагом направляющей 15 мм

Почему стоит выбрать оригинальную замену 1011858000?

Когда линейные направляющие изнашиваются, точность машины снижается, что приводит к отходам материалов и смещению резака. Узел 1011858000, ПОДШИПНИКОВЫЙ БЛОК И НАПРАВЛЯЮЩАЯ, разработан в соответствии со спецификациями оригинального производителя по твердости, прямолинейности и точности шариков.

Выбирая этот узел 1011858000, вы гарантируете:

Точное соответствие: Без догадок, без сверления, без прокладок
Восстановленная точность: Возврат оригинальных допусков машины и качества резки
Увеличенный срок службы машины: Высококачественные материалы снижают износ ответных компонентов, таких как приводные двигатели и шестерни

Модернизируйте или отремонтируйте свою систему Gerber с уверенностью, используя прецизионный узел линейной направляющей 1011858000.
